¿Alguna vez has visto un imán romperse justo en la línea de rectificado? He estado en el negocio de máquinas de rectificado de imanes de precisión y de rectificado de arcos de imanes durante más de 7 años, y sé lo rápido que el calor puede dañar un lote.
En este artículo, te explicaré por qué el refrigerante es importante. Aprenderás sobre el calor, el flujo, la limpieza y el mantenimiento diario, todo en etapas sencillas.
¿Qué es una máquina de rectificado de arcos de imanes y por qué se acumula calor?

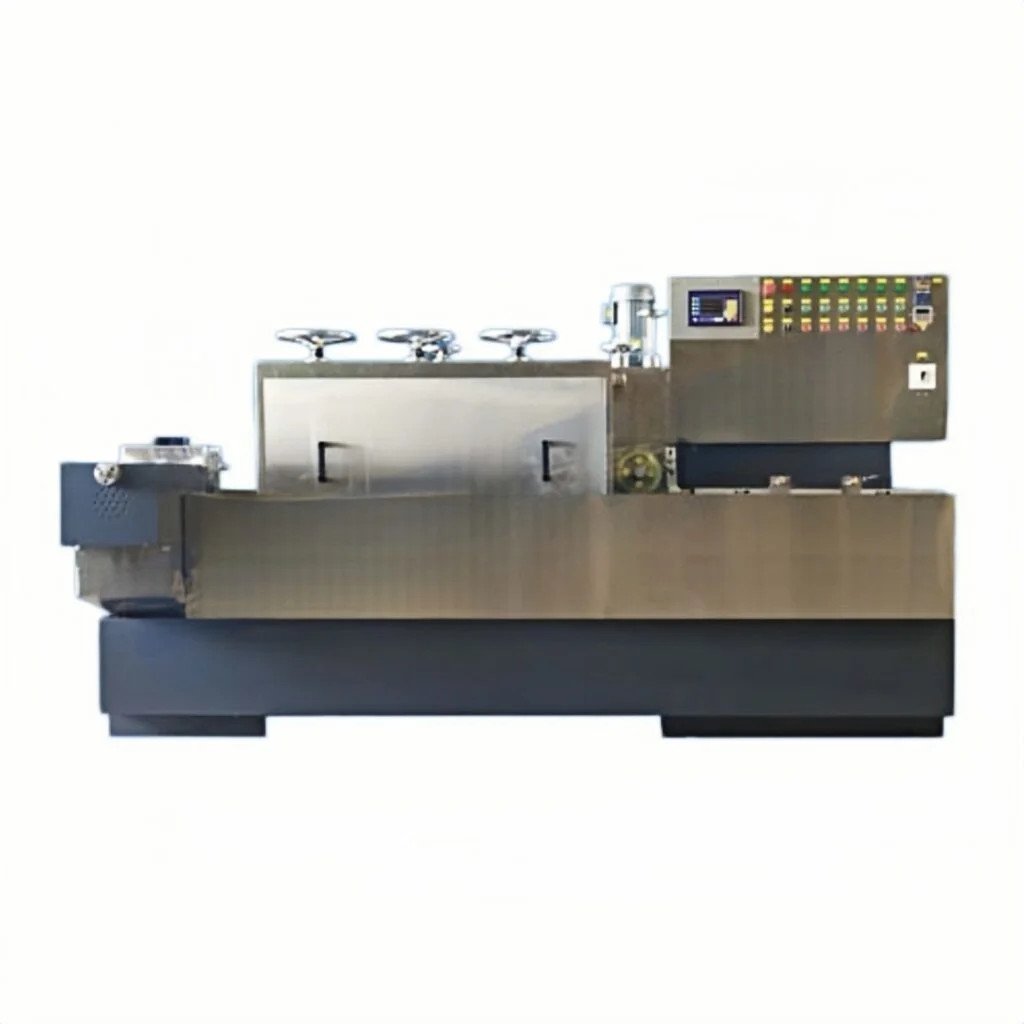

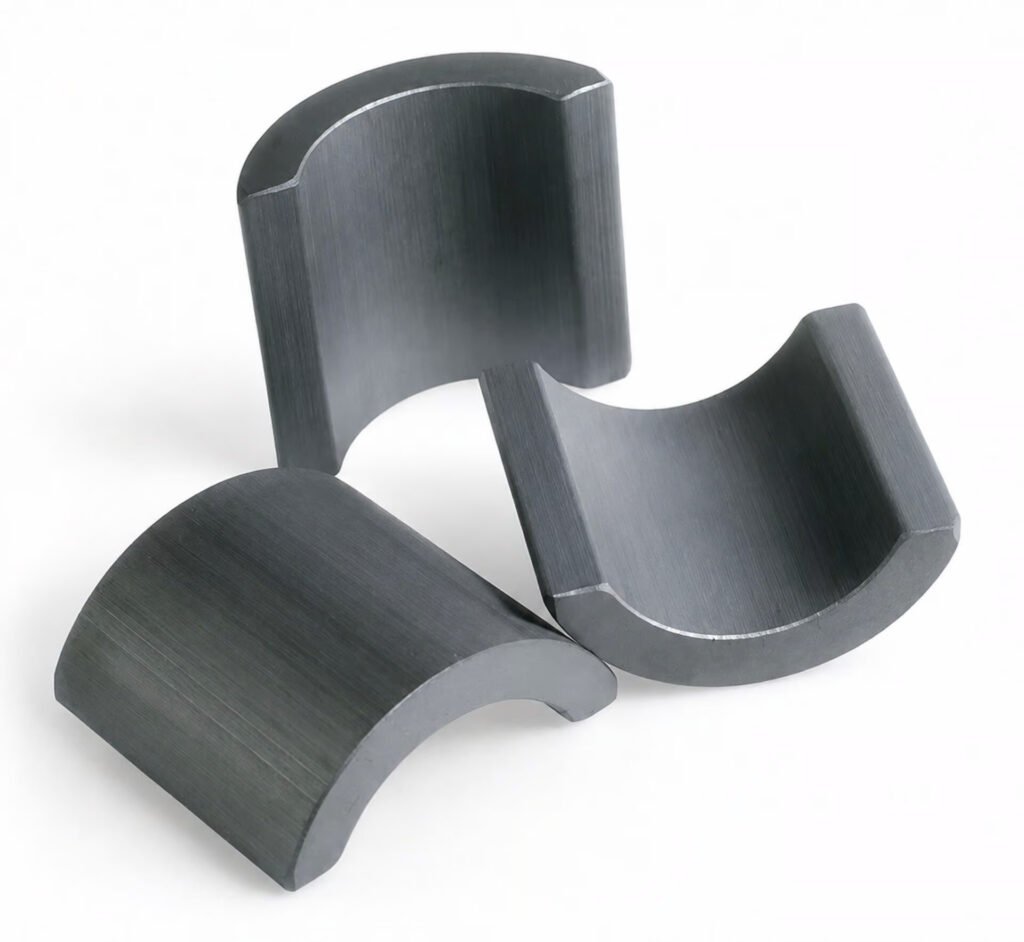

A máquina de rectificado de arcos de imanes se utiliza para dar forma a imanes permanentes en arcos para motores, sensores y generadores. La muela abrasiva gira rápidamente contra la superficie del imán duro. Esto genera fricción. La fricción crea calor, rápidamente.
Demasiado calor romperá el imán o disminuirá su potencia. Esta dificultad es común en la máquina de rectificado de arco interno, la máquina de rectificado de arco externo y la máquina de rectificado de imanes de baldosas. El calor es el peor adversario del rectificado de imanes de precisión. La solución es el refrigerante.
Efectos del calor en las piezas de la máquina de rectificado de arcos de imanes
| Componente | Efecto del sobrecalentamiento | Nivel de daño | Método de prevención |
| Superficie del imán | Agrietamiento, pérdida de magnetismo | Alta | Flujo constante de refrigerante |
| Muela abrasiva | Vidriado, se desgasta rápidamente | Medio-Alto | Enjuagar el refrigerante con frecuencia |
| Husillo de la máquina | Se expande, pierde alineación | Medio | Mantener la temperatura del refrigerante estable |
| Accesorio de la pieza de trabajo | Se deforma, pierde agarre | Medio | Enfriar la zona de contacto |
| Tanque de refrigerante | Crecen lodos y bacterias | Bajo-Medio | Cambiar el refrigerante regularmente |
¿La dirección del flujo de refrigerante realmente afecta la calidad de su rectificado?
Sí, ¡y esto es pasado por alto por muchos operadores! El flujo de refrigerante no se trata solo de acercar agua a la muela. La dirección, la presión y el volumen cuentan. Si el refrigerante gotea en el lugar incorrecto, el calor aún se acumula.
Para equipo de rectificado de imanes permanentes, aplique el refrigerante directamente en el punto de contacto. Esto enfría la región y limpia la basura. Dos zonas de rectificado en una máquina de rectificado de paso de dos estaciones deben tener un flujo suficiente.
Tipos de sistemas de flujo de refrigerante
Refrigerante de inundación
El refrigerante de inundación aplica una gran cantidad de líquido a la región de rectificado. Es el enfoque más utilizado en las máquinas de fabricación de imanes. Enfría rápidamente y elimina eficazmente las astillas. Pero tiene un tanque más grande y requiere más refrigerante.
- Funciona excelente para máquinas de rectificado de imanes de baldosas de producción a gran escala
- Reduce la carga de la muela en pasadas largas
- Fácil de instalar en la mayoría de las rectificadoras de arco interno
- No es lo mejor para trabajos de acabado realmente delicados
Refrigerante de niebla
El refrigerante de niebla rocía una fina niebla con aire. Utiliza mucho menos líquido. Mantiene el área de trabajo limpia y despejada. Bueno para máquinas de rectificado de arco externo en pasadas suaves.
- Se utiliza un 70-80% menos de refrigerante que en los sistemas de inundación
- Mantiene la vista del operador limpia
- Adecuado para el rectificado de precisión de imanes de pequeñas piezas de arco
- Debe tener un compresor de aire para funcionar
Comparación de tipos de flujo de refrigerante
| Característica | Refrigerante de inundación | Refrigerante de niebla | Refrigerante de alta presión |
| Volumen de flujo | Alta | Bajo | Medio |
| Poder de enfriamiento | Bueno | Justo | Excelente |
| Eliminación de virutas | Bueno | Pobre | Excelente |
| Mejor uso | Producción en masa | Acabado ligero | Rectificado de imanes duros |
| Coste | Bajo | Bajo-Medio | Medio-Alto |
¿Qué sucede cuando se omite el enjuague del refrigerante en su equipo de rectificado?
Omitir los enjuagues puede arruinar rápidamente su equipo de rectificado de imanes permanentes. El refrigerante usado arrastra polvo, trozos de muela y partículas; forman una pasta espesa. El lodo ha obstruido las boquillas. Entonces, el refrigerante ya no llega a la zona de rectificado. El calor está aumentando.
La superficie del imán está rayada. En una rectificadora de paso de dos estaciones, si una estación obstruida arruina todo el lote. El enjuague regular mantiene el sistema limpio y preserva la bomba, los filtros y la muela.
Métodos de enjuague uno al lado del otro
Drenaje y reemplazo manual
El operador limpia y desecha manualmente el tanque. Luego, repone con refrigerante nuevo. Es simple y económico, pero lleva tiempo.
- Adecuado para rectificadoras de imanes de arco pequeños con baja potencia
- Bajo costo de producción
- Repetir cada 1-2 semanas dependiendo de lo concurrida que esté su cola.
- Durante la limpieza, la máquina debe detenerse
Sistema de enjuague automático
Muchas máquinas modernas de fabricación de imanes están construidas con sistemas de autoenjuague. La máquina limpia el tanque según un horario. No es necesario detenerse.
- Ahorro de mano de obra
- Mantiene la calidad del refrigerante constante durante todo el turno
- Ideal para líneas de rectificado de imanes de precisión 24/7
- Más caro inicialmente, más barato con el tiempo
Enjuague manual vs. automático
| Característica | Enjuague manual | Enjuague automático |
| Costo de configuración | Bajo | Mayor costo inicial |
| Tiempo de inactividad de producción | Sí | No |
| Consistencia de calidad | Depende del operador | Siempre consistente |
| Mejor Para | Pequeños talleres | Fábricas de alto volumen |
Beneficios del enjuague regular del refrigerante:
- Evita que el tanque acumule lodo
- Prolonga la vida útil de las muelas
- Asegura superficies magnéticas lisas y limpias
- Reduce el tiempo de inactividad y las reparaciones de la máquina.
- Protección del impulsor de refrigerante dañado
¿Qué sucede si omite el enjuague?
- Boquillas obstruidas: sin refrigerante en la zona de rectificado
- El neumático se llena de escombros más rápido
- Superficie del imán rayada por partículas flotantes
- Las bacterias se desarrollan en el refrigerante: olor desagradable, peligro de oxidación
- La vida útil de la máquina se acorta sustancialmente
¿Puede una configuración de refrigerante adecuada salvar una línea de producción?
Y las fábricas reales lo han verificado. Muchas instalaciones que utilizan precisión rectificadoras de imanes de arco estaban perdiendo el 10-20% de sus lotes. Las grietas y los defectos superficiales eran las principales razones. Después de ajustar el flujo de refrigerante y agregar ciclos de enjuague, las tasas de rechazo fueron < 2%.
El sistema de enfriamiento correcto salvará sus imanes. También preserva su margen de beneficio. Estos casos muestran lo que es posible con una rectificadora de arco interior, una rectificadora de arco exterior o una línea completa de máquinas de fabricación de imanes.
Estudios de casos reales de fábrica
| Fábrica | Tipo de máquina | Problem Found | Solución de refrigerante utilizada | Resultado |
| Planta de imanes de motor (China) | Paso de dos estaciones | Tasa de grietas del 15% | Refrigerante de inundación de alta presión | Las grietas cayeron al 1.5% |
| Taller de imanes sensores (Alemania) | Máquina de rectificado de arco interior | La muela se desgastó rápido | Refrigerante de niebla + ciclo de lavado | Vida útil de la muela duplicada |
| Fábrica de piezas de generador (India) | Tile magnet grinding machine | Defectos de rayaduras superficiales | Dirección de la boquilla cambiada | Defectos reducidos en un 80% |
| Proveedor de motores eléctricos (EE. UU.) | Máquina de rectificado de arco exterior | Acumulación de lodo de refrigerante | Se agregó sistema de autolavado | Cero tiempo de inactividad durante 6 meses |
Lecciones clave de estas fábricas:
- La dirección del refrigerante es tan importante como el volumen del refrigerante
- El rápido desgaste de la muela suele ser un problema del refrigerante, no de la muela
- Los sistemas de autolavado se amortizan rápidamente en plantas concurridas
- Los grandes problemas de fallas superficiales pueden resolverse con pequeñas modificaciones de la boquilla
¿Qué tipo de refrigerante debe elegir?
No todos los refrigerantes son iguales para los materiales magnéticos. Aquí hay una guía básica:
- Refrigerantes solubles en agua: los mejores para máquinas rectificadoras de imanes de arco, que eliminan grandes cantidades de material
- Refrigerantes sintéticos: perfectos para rectificado de imanes de precisión cuando la suavidad de la superficie es crítica
- Una excelente alternativa intermedia para máquinas rectificadoras de imanes de baldosas en fabricación mixta son los refrigerantes semisintéticos.
- Siempre verifique la concentración regularmente: demasiado diluida = enfriamiento deficiente, demasiado concentrada = espuma
¿Realiza estas comprobaciones de refrigerante todos los días en su máquina rectificadora?
Revisiones diarias para mantener su máquina rectificadora de imanes de arco en óptimas condiciones. La mayoría de las comprobaciones toman menos de 10 minutos por turno. Son rápidas y sencillas de preparar. Si se salta estas, obtendrá boquillas obstruidas, daños por calor y una vida útil corta de la máquina.
Los pequeños problemas se desarrollan rápidamente cuando se descuida el refrigerante. Unas pocas medidas sencillas al día le ahorrarán reparaciones importantes más adelante. Realice estas inspecciones todos los días y su computadora se lo agradecerá.
Lista de verificación de mantenimiento diario del refrigerante:
- Verifique el nivel del refrigerante: si está por debajo de la línea mínima, rellene
- Verifique la concentración del refrigerante usando un refractómetro, repare si está fuera de rango
- Verifique todas las boquillas: limpie o corrija cualquier boquilla obstruida o desalineada
- Verifique el color y el olor del refrigerante: el refrigerante turbio o desagradable necesita ser cambiado
- Limpie el filtro de virutas o el transportador: elimine la basura antes de que llegue al refrigerante
- Verifique la presión de la bomba, la baja presión indica un filtro obstruido o una bomba desgastada
Guía rápida de concentración de refrigerante
| Tipo de refrigerante | Concentración correcta | Con qué frecuencia comprobar | Warning Sign |
| Soluble en agua | 5–8% | Diario | Olor a espuma o quemado |
| Sintético | 4–6% | Cada 2 días | Cambio de color |
| Semisintético | 6–10% | Diario | Lodo en el fondo del tanque |
Preguntas frecuentes sobre el refrigerante para máquinas rectificadoras de arco magnético
¿Por qué mi máquina rectificadora de arco magnético todavía se sobrecalienta con el refrigerante encendido?
El refrigerante probablemente no está llegando a la zona de rectificado. La boquilla puede estar apuntando a lo incorrecto. O el refrigerante está demasiado diluido para poder enfriar. Primero, arregla la puntería de la boquilla. Luego, verifica la mezcla de tu refrigerante.
- Dirige la boquilla al punto de contacto de la muela con el imán
- Prueba y ajusta el contenido de refrigerante usando un refractómetro
- Asegúrate de que la bomba produzca suficiente presión de flujo
¿Con qué frecuencia debo cambiar el refrigerante en una máquina rectificadora de imanes de precisión?
La mayoría de las veces, cámbialo cada 2–4 semanas. Las fábricas ocupadas pueden requerir ajustes regulares. Si huele mal o parece oscuro, deséchalo inmediatamente.
- Plantas de alta producción: Cambie el refrigerante semanalmente
- Talleres de producción media: cada dos semanas
- Tiendas pequeñas: rotación de 3-4 semanas
- Si apesta o se ve mal, reemplázalo inmediatamente independientemente del horario
¿Puedo usar cualquier refrigerante en una rectificadora de arco interior o exterior?
No. Algunos refrigerantes reaccionan con los materiales de los imanes. Pueden oxidar o corroer la superficie del imán. Utilice solo un refrigerante que sea seguro para imanes cerámicos o de tierras raras. Consulte a su proveedor de maquinaria para el tipo correcto.
- El trabajo de rectificado de imanes de arco no debe realizarse con aceite de corte puro.
- Verifique que el refrigerante sea compatible con materiales de imanes NdFeB o de ferrita
- El refrigerante es recomendado por Vimfun y otras marcas para sus máquinas
¿Cuál es la tasa de flujo de refrigerante adecuada para una rectificadora de paso de dos estaciones?
La mayoría de las rectificadoras de paso de dos estaciones requieren 15–30 l/min en cada estación. Consulte el manual de su máquina para conocer el número específico. Verifique la entrega real con un caudalímetro.
- Verifique el flujo real en cada estación usando un caudalímetro.
- Ajuste la velocidad de la bomba para alcanzar el caudal requerido
- Flujo igual a ambas estaciones – verifique cada estación
- El flujo bajo en una sola estación resulta en un rectificado de lotes inconsistente
¿El tipo de material del imán afecta qué refrigerante debo usar?
Sí. Los imanes NdFeB (neodimio) pueden oxidarse. Utilice un refrigerante con un buen inhibidor de corrosión. Los imanes de ferrita son más robustos, pero las marcas superficiales requieren un refrigerante limpio.
- Imanes NdFeB: elija un refrigerante con un alto inhibidor de corrosión
- Imanes de ferrita Los refrigerantes solubles en agua regulares hacen un buen trabajo
- Imanes SmCo: consulte a su proveedor. Son extremadamente calientes y requieren un cuidado particular.
- Siempre pruebe un nuevo refrigerante antes de cambiar toda la línea de producción
Conclusión
La calidad del imán a menudo comienza con la calidad del mantenimiento del refrigerante, no con una máquina nueva. El calor, el flujo deficiente y el refrigerante sucio son tres grandes dificultades. Los tres se pueden corregir fácilmente.
La clave es el refrigerante, ya sea que utilice una rectificadora de arco interior, una rectificadora de arco exterior o un equipo de rectificado de imanes permanentes.
Elija Vimfun para máquinas con grandes sistemas de refrigeración incorporados. Vimfun fabrica rectificadoras de arco magnético confiables con soporte completo de refrigerante. Descubra Vimfun hoy.
