¿Qué mantiene seguros a los trabajadores alrededor de una máquina de corte rápido por alambre? He estado trabajando en la industria del corte industrial durante 7 años. Vi cómo una sierra multihilo a gran escala puede ser segura, o muy mortal, dependiendo de sus medidas de seguridad durante ese período.
En este artículo, describiré los sistemas de seguridad clave. Enseñaré sobre protectores, sistemas de parada, fusibles y mucho más. Antes de comprar una máquina, sabrá exactamente qué buscar.
¿Qué es una sierra multihilo a gran escala y por qué es importante?

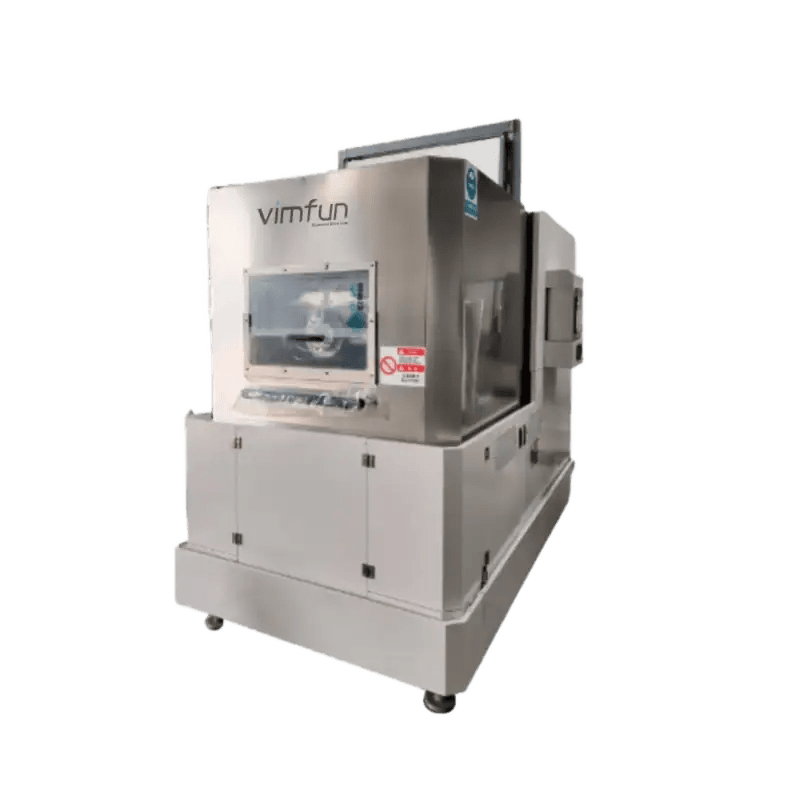

A sierra multicable a gran escala corta piedra, hormigón y otros materiales duros utilizando múltiples alambres de acero finos simultáneamente. La máquina de sierra multihilo industrial tiene alambres que corren uno al lado del otro para cortar rápidamente bloques enormes en losas. La sierra de alambre de alta capacidad puede manejar varias toneladas de bloques.
Los alambres se mueven increíblemente rápido. La rotura del alambre puede causar daños considerables sin las protecciones y los mecanismos de parada adecuados. Una sierra multihilo con certificación CE cumple con rigurosos requisitos de seguridad internacionales para proteger a los trabajadores a diario.
Sierra multihilo a gran escala: especificaciones de seguridad clave de un vistazo
| Característica | Detalles |
| Rango de tensión del alambre | 1500–3500 N por alambre |
| Número de alambres | 20–200+ alambres |
| Velocidad cortante | 20–40 m/s |
| Capacidad de peso del bloque | Hasta más de 30 toneladas |
| Certificación de seguridad | CE, ISO 11553 |
| Respuesta de parada de emergencia | < 2 segundos |
| Nivel de protección de la carcasa | IP54 o superior |
¿Cómo mantienen los protectores físicos seguros a los operadores en una sierra de alambre?
En una sierra multihilo a gran escala, los protectores son la primera línea de defensa. ¿Realmente protegen a los trabajadores? Sí, lo hacen. Los protectores evitan que los trabajadores toquen los alambres activos. Si hay un corte, también recogen fragmentos de alambre roto. La Máquina de corte multihilo de precisión tiene una cubierta completa de acero alrededor del área del alambre.

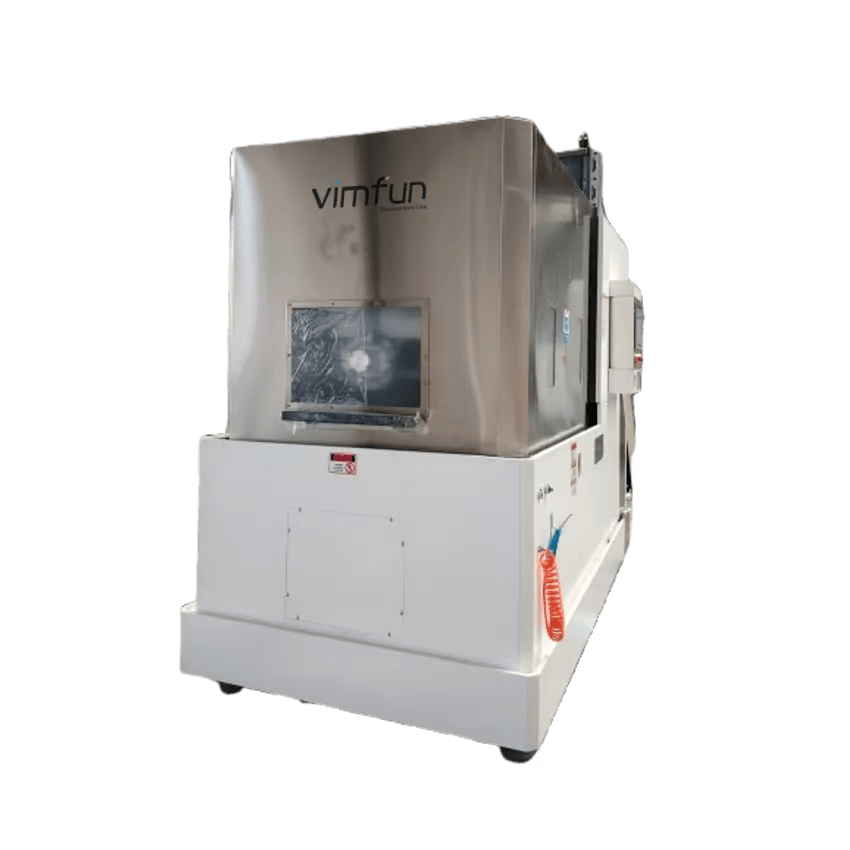

Estas cubiertas están compuestas de acero pesado o de paneles robustos y transparentes. Una sierra de alambre de producción de ultra alto volumen emplea puertas de protección interbloqueadas. Si se abre la puerta, la máquina se detiene inmediatamente.
Tipos de protectores utilizados en sistemas de sierra multihilo
Paneles de cerramiento de alambre de cuerpo completo: estos paneles rodean toda la zona de corte. Son de acero grueso. Evitan que los fragmentos de alambre salgan volando. También reducen el ruido. Esto ayuda a preservar la audición de los trabajadores durante largos turnos de trabajo.
Puertas de seguridad interbloqueadas: estas están equipadas con sensores integrados. La puerta corta la energía rápidamente si se abre mientras la máquina está en funcionamiento. La máquina se detiene inmediatamente. Esta es una característica imprescindible en todos los modelos de sierras multihilo con certificación CE. .
Comparación del rendimiento de los protectores
| Tipo de protector | Material | ¿Interbloqueo? | Contención de fragmentos | Reducción de ruido |
| Carcasa de panel de acero | Acero pesado | Sí | Alta | Alta |
| Ventana de policarbonato | PC reforzado | Sí | Medio | Bajo |
| Protector de malla de alambre | Malla de acero | No | Bajo | Muy Bajo |
| Carcasa de cabina completa | Acero + Vidrio | Sí | Muy alto | Muy alto |
Seguridad clave del protector:
- Revise todos los protectores en busca de grietas o pernos sueltos antes de cada turno.
- Pruebe los sensores de interbloqueo semanalmente utilizando un proceso de bloqueo.
- Reemplace cualquier panel dañado antes de reiniciar la máquina.
- Nunca retire ni desvíe ningún protector, ni siquiera por un momento.
¿Qué sistemas de parada de emergencia están integrados en una sierra de alambre?
¿Qué puede salir mal en una Sierra de alambre múltiple a gran escala? La máquina tuvo que detenerse rápidamente. Los dispositivos de parada de emergencia detienen todo movimiento en 2 segundos. Cada esquina del marco de una sierra multihilo de 4 ejes tiene un botón de parada. Cualquier trabajador puede alcanzar uno rápido.
Los botones son enormes, rojos y fáciles de presionar, incluso con guantes. La sierra de hilo de alta capacidad también incorpora sensores de parada automática. Estos detectan roturas de hilo o fallos de refrigerante. La máquina se detiene por sí sola, un trabajador no necesita presionar nada.
Funciones de parada de emergencia
Los botones de parada de emergencia manuales se encuentran en los cuatro lados de la máquina. Una pulsación corta toda la energía: los frenos se bloquean inmediatamente. Estos botones deben cumplir con la norma EN ISO 13850, norma de seguridad internacional para dispositivos de parada.
Los sensores que detectan automáticamente las roturas de hilo comprueban constantemente la tensión de los hilos. La tensión disminuye rápidamente cuando se rompe un hilo. El mecanismo detiene los motores en milisegundos. Esto evita que el hilo dañado electrocute a alguien cercano.
Puntos de activación de parada automática:
- La tensión del hilo cae por debajo del nivel seguro
- El flujo de refrigerante se detiene o se ralentiza demasiado
- El motor está caliente también
- El eje sale de la zona segura
- La fuente de alimentación cae o aumenta
Comparación de respuesta de parada de emergencia
| Tipo de parada | Disparador | Tiempo de respuesta | Corte de energía | Freno aplicado |
| Botón de parada de emergencia manual | Pulsación del operador | < 0,5 seg | Sí | Sí |
| Parada automática por rotura de hilo | Sensor de tensión | < 0,2 seg | Sí | Sí |
| Parada por sobrecarga térmica | Sensor de temperatura | < 1 seg | Sí | No |
| Parada por apertura de protección | Sensor de enclavamiento | < 0,3 seg | Sí | Sí |
La parada automática funciona más rápido de lo que cualquier humano puede. Es el dispositivo de seguridad más importante en una sierra de hilo de doble placa. Utilice los sistemas de parada manual y automática juntos.
¿Cómo detienen los fusibles y los sistemas de seguridad eléctrica los peligros de la máquina?
Los problemas eléctricos pueden provocar incendios y causar lesiones importantes. La sierra multihilo a gran escala maneja múltiples capas protectoras. La sierra de hilo de producción en volumen tiene fusibles principales, disyuntores, unidades de falla a tierra y dispositivos de protección contra sobretensiones.
La potencia de máquina de sierra multihilo industrial es de 380V-480V. Es un voltaje bastante alto. Incluso un error menor es fatal. Cada motor tiene su propio fusible. El sistema completo cumple con la norma IEC 60204-1, la principal norma de seguridad del mundo.
Sistemas de seguridad eléctrica
Panel de fusibles y disyuntores principales: El disyuntor principal corta la electricidad de todo el sistema. Cada motor también tiene su propio fusible. Los fusibles están diseñados para explotar antes de que los cables se calienten demasiado. Esto previene incendios antes de que puedan comenzar.
Protección contra fallas a tierra y fugas Un interruptor de falla a tierra (GFI) detecta fugas de corriente. Si la corriente se fuga a tierra, el GFI se disparará en 30 milisegundos. Esto evita que una descarga eléctrica llegue a un trabajador.
Mejores prácticas de seguridad de fusibles:
- Nunca reemplace un fusible fundido por uno más grande.
- Marque claramente todas las cajas de fusibles con el nombre del circuito
- Solo permita que un electricista certificado trabaje en el panel
- Pruebe las unidades GFI cada mes usando el botón de prueba
- Mantenga un registro por escrito de todos los fusibles que cambie
Componentes de protección eléctrica
| Componente | Función | Estándar |
| Disyuntor principal | Corta toda la energía | IEC 60947 |
| Relé de sobrecarga del motor | Detiene la quema del motor | IEC 60947-4 |
| Interruptor de Falla a Tierra | Bloquea la descarga eléctrica | IEC 61008 |
| Dispositivo de Protección contra Sobretensiones | Protege contra picos de voltaje | IEC 61643 |
| Fusibles del Panel de Control | Protege los circuitos de control | IEC 60269 |
¿Qué Otras Características de Seguridad Hacen que un Sistema de Sierra de Alambre Sea Aún Más Seguro?
Las guardas, paradas y fusibles no son los únicos dispositivos de seguridad. Y la nueva sierra multialambre a gran escala tiene niveles adicionales de seguridad.
Seguridad del Sistema de Refrigeración
El refrigerante mantiene el alambre y la piedra fríos mientras corta. Si el flujo de refrigerante se reduce, la máquina se detiene automáticamente. El tanque de refrigerante contiene detectores de desbordamiento. Las bandejas de goteo recogen cualquier derrame. Esto hace que el piso sea seguro para pisar y esté seco.
Luces de Advertencia y Alarmas
En la parte superior de la máquina hay una torre de señales. La luz verde significa que está funcionando bien. El amarillo es una advertencia. El rojo implica falla o parada. En caso de un problema, se emite una alerta sonora fuerte de 85 dB. Los trabajadores pueden oírla en un lugar de trabajo ruidoso.
Capacitación del Operador y Control de Acceso
- La máquina solo puede ser utilizada por personal capacitado
- Un interruptor de llave o código PIN evita que otros la enciendan
- Toda la capacitación debe cubrir los pasos de bloqueo/etiquetado (LOTO)
- Las etiquetas de peligro de la máquina están en varios idiomas
Preguntas frecuentes
¿Cuál es el Mayor Riesgo de Seguridad en una Sierra Multialambre a Gran Escala?
La rotura del alambre es el principal peligro. Un alambre de alta tensión puede romperse y salir disparado a gran velocidad. El riesgo se minimiza con cerramientos de acero y sistemas de parada automática. Siempre cierre todos los paneles antes de arrancar la máquina. Antes de cada turno, también revise el cableado. La detección temprana del desgaste puede evitar la mayoría de las fallas del alambre.
- Inspeccione los cables en busca de desgaste o dobleces antes de cada turno
- No exceda la tensión nominal del alambre
- Reemplace los alambres según el cronograma recomendado por el fabricante
¿Cómo Ayuda la Certificación CE a la Seguridad de una Sierra Multialambre?
CE implica que la máquina ha pasado las inspecciones de seguridad de la UE. Una Sierra Multialambre Certificada CE se examina en busca de peligros mecánicos, eléctricos y de ruido. Viene completa con documentación de seguridad exhaustiva. Demuestra a los clientes que el equipo cumple con las principales regulaciones de seguridad a nivel mundial.
- CE es necesario para equipos vendidos en la UE y muchos otros países.
- Cumple con la Directiva de Máquinas de la UE 2006/42/CE.
- El cumplimiento es verificado y confirmado por un laboratorio de terceros
¿Puede un Operador Restablecer el Botón de Parada de Emergencia?
Sí, pero primero hay que solucionar el error. El botón de parada de emergencia se libera girándolo manualmente. La máquina no se reiniciará sola una vez que se haya detenido. Un supervisor debe revisar el problema antes de que la máquina vuelva a operar.
- El E-stop requiere un giro manual para restablecerse
- La máquina no arranca automáticamente después de una parada de emergencia.
- Todos los eventos de parada se registran en el registro del panel de control
¿Qué Tamaño de Fusible Necesita una Sierra Multialambre a Gran Escala?
Depende del tamaño de la máquina y la potencia del motor. El circuito principal de la mayoría de los sistemas de máquinas de sierra multialambre industriales está protegido por fusibles de 50A a 400A. Siempre consulte el esquema de cableado de la unidad. Nunca use un fusible mayor que la clasificación, ya que elimina la protección.
- Tamaño de fusible correcto en la placa de identificación de la máquina
- Utilice solo fusibles aprobados por el fabricante
- Siempre almacene fusibles adicionales en el gabinete de control
¿Con qué Frecuencia Deben Inspeccionarse las Guardas de Seguridad?
Revise las guardas a simple vista al comienzo de cada turno. Realice una prueba completa de enclavamiento semanalmente. Reemplace el panel inmediatamente si está torcido, fracturado o suelto. No opere la máquina con una guarda dañada.
- Inspección visual diaria antes de comenzar
- Prueba completa de enclavamiento semanal
- Verifique el torque de todos los pernos mensualmente
¿Es la Sierra de Alambre de Doble Placa tan Segura como un Sistema de Placa Única?
Una sierra de alambre de doble placa corta dos bloques a la vez. Logra más, pero también es más complicada. Cada zona de corte está equipada con su propia guarda y sistema de seguridad. Los enclavamientos están duplicados. La parada de emergencia cubre ambas áreas a la vez. Con el mantenimiento adecuado, es tan segura como una máquina de una sola placa.
- Cuantos más alambres, más sensores se necesitan
- Cada zona tiene una carcasa de protección
- Una parada de emergencia cubre las dos zonas de corte al mismo tiempo
Conclusión
Una sierra multihilo a gran escala que sea segura protegerá a sus trabajadores y a su negocio. Las protecciones correctas, los sistemas de parada y los fusibles tienen un impacto tremendo todos los días. No acepte una máquina que sacrifique la seguridad.
Elija un proveedor que priorice la seguridad. Vimfun proporciona máquinas de sierra multihilo industriales con certificación CE y sistemas de sierra de hilo de alta capacidad con seguridad completa respaldada. Visite Vimfun inmediatamente y obtenga la máquina más segura para sus requisitos de fabricación.
