Avez-vous déjà dû arrêter une ligne de production parce que trop de plaquettes se sont fissurées et que la coupe n'était pas bonne ? Ce problème est survenu à de nombreuses reprises au cours de mes 11 années de travail avec la découpe de plaquettes par scie à fil. Dans la vie réelle, chaque plaquette fissurée coûte de l'argent, du temps et ralentit les livraisons.
Cet article décrira comment la découpe de plaquettes par scie à fil est utilisée dans les usines chaque jour. Je parlerai du coût de l'équipement, de la vitesse de coupe, de la qualité de la plaquette et de la perte de matière. Je vous montrerai également quelle machine fonctionne le mieux avec chaque type de matériau. Avant d'acheter une machine, vous découvrirez des données de base, des comparaisons simples et des conseils d'achat utiles.
Principe de fonctionnement technique de la découpe de plaquettes par scie à fil

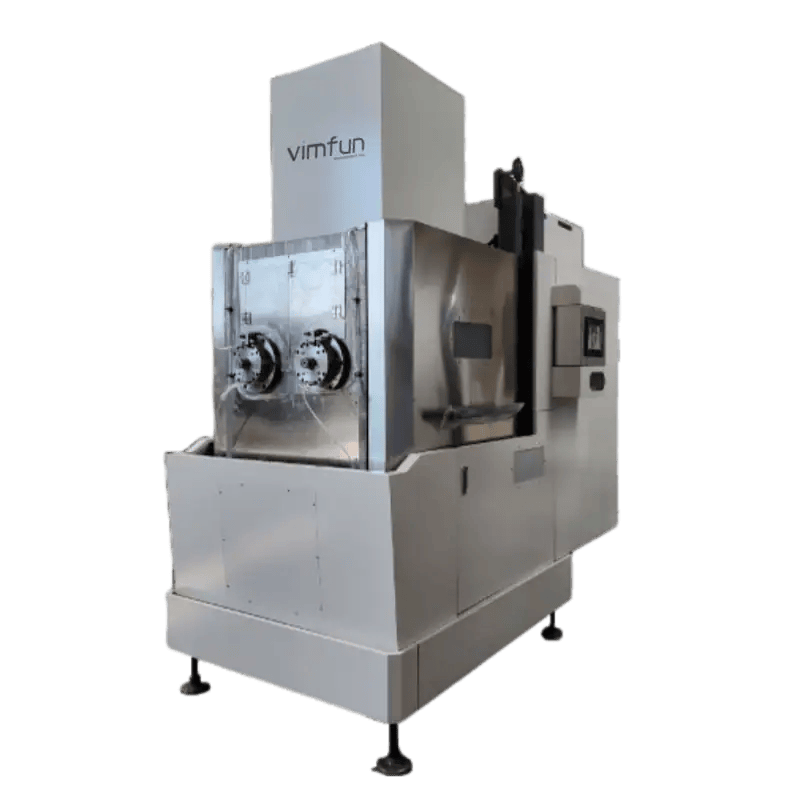

Il est facile de découper des blocs de cristal durs en plaquettes minces à l'aide de Sciage de tranches par fil diamanté. Un fil fin contenant une boue abrasive ou des grains de diamant se déplace doucement à travers le matériau et le découpe. La coupe progressive aide à garder la surface de la plaquette propre et lisse. Cette approche fonctionne sur les matériaux céramique, germanium, saphir et silicium.
Un équipement sophistiqué pour la découpe de plaquettes de silicium peut découper plus d'une plaquette à la fois. Il aide également à maintenir l'épaisseur des plaquettes identique d'une pièce à l'autre. C'est pourquoi de nombreuses entreprises de puces utilisent cette méthode chaque jour pour s'assurer que tout fonctionne de manière fluide et sûre.
Données de précision pour les performances modernes de découpe de plaquettes par scie à fil
| Point technique | Valeur typique | Effet de production | Notes |
| Vitesse du fil | 10–25 m/s | Coupe plus rapide | Dépend du matériau |
| Épaisseur de la plaquette | 100–800 μm | Flexibilité du produit | Les plaquettes fines nécessitent un contrôle |
| Perte de matière | Faible | Meilleure économie de matériau | Important pour les cristaux coûteux |
| État de surface | Fin | Moins de travail de polissage | Aide aux processus ultérieurs |
Quel type de machine offre la meilleure valeur de découpe de plaquettes ?
Le coût, la vitesse et la qualité des plaquettes peuvent tous changer en fonction de l'équipement que vous utilisez. Une scie multi-fils à haute vitesse est idéale lorsqu'une usine souhaite découper de nombreuses plaquettes très rapidement. Une scie à fil à 2 rouleaux est un excellent choix lorsqu'il est très important que le fil se déplace en douceur. Une station unique sciage de plaquettes à fil est idéal pour les projets modestes et les tests.
Chaque machine fonctionne différemment. La machine optimale dépend du matériau, de la taille de la tranche et des exigences de l'entreprise. La bonne machine peut vous aider à économiser sur les matériaux, à réduire la casse et à augmenter votre productivité quotidienne.
Focus de sortie entre les systèmes multi-fils et à poste unique
Une scie multi-fils fonctionne à haute vitesse et est capable de produire plusieurs tranches pendant un cycle. Les grandes organisations utilisent cet équipement afin de pouvoir fabriquer de nombreuses unités par jour et de fonctionner plus efficacement. Lorsqu'une personne utilise une scie à fil à poste unique, elle produit un faible nombre de tranches mais a plus d'autorité sur le processus. Il est courant que les travailleurs utilisent cette machine pour des essais, des petites tâches et de nouveaux articles.
Lorsque une entreprise réalise de grands projets de fabrication, les machines multi-fils sont utiles car elles réduisent le montant d'argent dépensé chaque jour. Si une tâche exige qu'un travailleur évite d'endommager le matériau, une machine à poste unique est une option plus sûre. Pour sélectionner une machine, les équipes d'une usine examinent le taux de production, le prix et la protection des tranches. Découpe de tranches par scie à fil aide à découper des tranches avec une grande précision.
Comparaison de la capacité de production pour les systèmes de découpe de tranches
| Type de machine | Niveau de production | Meilleure utilisation | Niveau de coût |
| Scie multi-fils à haute vitesse | Très élevé | Production de masse | Haut |
| Scie à fil à 2 rouleaux | Moyen-élevé | Travail industriel stable | Moyen |
| Scie à fil à poste unique | Faible-moyen | R&D et échantillons | Plus faible |
| Scie de découpe de plaquettes minces de précision | Moyen | Tranches ultra-minces | Moyen-élevé |
Points clés de sélection pour la planification de la production en usine
- Les grandes usines utilisent souvent des machines de sciage à fil multiple à haute vitesse.
- Les petits travaux utilisent souvent des machines de sciage à fil à poste unique.
- Les machines de sciage à fil à 2 rouleaux aident à maintenir le fil stable.
- Les plaquettes minces nécessitent souvent une scie de découpe de précision pour plaquettes minces.
Comparaison de l'efficacité des coûts entre les types courants de scies à plaquettes
| Machine | Vitesse | Précision | Meilleur secteur |
| Scie multi-fils à haute vitesse | Très rapide | Haut | Solaire et semi-conducteur |
| Scie à fil à 2 rouleaux | Rapide | Stable | Électronique industrielle |
| Scie à fil à poste unique | Modéré | Très élevé | Laboratoire et R&D |
| Scie de découpe de plaquettes minces de précision | Modéré | Ultra-haute | Micro-dispositifs |
Les grandes entreprises emploient généralement des machines à fil multiple car elles peuvent couper de nombreuses plaquettes rapidement. Les machines à poste unique sont simples à utiliser, elles sont donc généralement utilisées pour les petits travaux. L'équipement de découpe peut aider à empêcher les plaquettes minces de se casser et rendre la découpe plus sûre.
Comment le type de matériau affecte-t-il la vitesse de coupe et la finition de surface ?
Le type de matériau peut avoir un grand impact sur la vitesse de coupe et la surface de la plaquette. Le silicium est plus facile à couper que le saphir car il n'est pas aussi dur. Le germanium peut également couper plus en douceur que de nombreux minéraux cristallins durs. Si vous avez besoin d'une surface propre, une scie à plaquettes à faible dommage de subsurface est un choix approprié.
Pour éviter les fractures et les éclats, vous devez généralement couper les matériaux durs lentement. Les tissus plus souples peuvent souvent être coupés plus rapidement. Les réglages appropriés sur la machine aident à conserver la tranche et à faciliter le polissage par la suite. Découpe de tranches par scie à fil donne des surfaces de tranche lisses et propres.
Comportement de coupe de cristaux durs dans différents matériaux industriels
Le saphir est incroyablement dur et peut se casser facilement, c'est pourquoi une scie de découpe de tranches de saphir est généralement utilisée. Parce que l'arséniure de gallium peut s'écailler très facilement, les outils de coupe de tranches de GaAs doivent être soigneusement contrôlés. Parce que le germanium est plus mou, une scie de tranche de germanium peut produire un bord plus lisse.
Chaque type de matériau exige une vitesse de fil, une vitesse d'avance et une tension de fil différentes. Si les réglages sont incorrects, la tranche peut se fissurer et générer des déchets supplémentaires. Un bon ouvrier ajuste constamment les réglages de la machine pour s'adapter au matériau. Cela permet d'accélérer les choses et de rendre la surface de la tranche plus propre.
Réponse du matériau pour différents travaux de coupe de tranches
| Matériau | Difficulté de coupe | Risque de surface | Machine courante |
| Silicon | Faible | Faible | Machine de découpe de tranches de silicium |
| Saphir | Haut | Moyen-élevé | Scie de découpe de tranches de saphir |
| GaAs | Moyen-élevé | Haut | Équipement de découpe de plaquettes de GaAs |
| Germanium | Moyen | Moyen | Scie à plaquettes de germanium |
Facteurs de processus importants pour une meilleure qualité de surface
- Les matériaux durs nécessitent une coupe lente.
- Les matériaux mous peuvent être coupés plus rapidement.
- Une bonne tension de fil aide à prévenir les éclats sur les bords.
- Une scie de tranche avec peu de dommages en sous-surface aide à réduire le travail de polissage.
Comparaison des matériaux pour la vitesse et la stabilité de surface
| Matériau | Potentiel de vitesse | Risque de dommages | Secteur principal |
| Silicon | Haut | Faible | Puces et solaire |
| Saphir | Faible | Haut | LED et optique |
| GaAs | Moyen | Moyen-élevé | Électronique RF |
| Germanium | Moyen-élevé | Moyen | Capteurs |
La découpe du silicium est généralement la plus simple et la plus rapide. Le saphir doit être découpé lentement. Il faut être très prudent avec le GaAs. Le germanium peut faire une coupe nette. Le type de matériau peut affecter la vitesse de découpe, la quantité de déchets et la surface finale de la tranche.
Qu'est-ce qui améliore la production de tranches dans la production industrielle réelle ?
La découpe rapide n'est pas la seule chose qui permet d'obtenir une production importante. Il y a aussi beaucoup de petites choses qui comptent. L'incision reste nette lorsque le fil se déplace en douceur. Moins de tranches endommagées signifient moins d'argent dépensé. Il faut également moins de temps pour polir après la découpe. Les usines suivent le nombre de belles tranches qu'elles reçoivent chaque jour.
Une trancheuse céramique piézoélectrique pourrait découper plus lentement, mais elle peut toujours produire plus d'excellentes tranches. Un bon refroidissement rend les choses plus fraîches. Maintenir la bonne tension sur le fil peut aider à prévenir les fractures et les dommages aux bords. Découpe de tranches par scie à fil est utilisé dans la découpe de silicium et de saphir.
Choix de configuration d'usine qui augmentent la production quotidienne de tranches utilisables
Lorsqu'une usine modifie la configuration de ses machines, elle peut rapidement produire plus de produits chaque jour. Un flux de boue propre permet au fil de couper en douceur. Une bonne tension du fil empêche la formation de fractures microscopiques sur le bord de la tranche. Le chargement correct est également extrêmement crucial. Un mauvais chargement peut rendre une tranche plus épaisse et une autre plus fine.
Lorsque les tranches fines sont susceptibles de se briser, une scie de découpe de tranches fines de précision est couramment utilisée. Chez de nombreux fabricants, la configuration minutieuse de la machine est aussi cruciale que la machine elle-même. Une meilleure configuration implique généralement que vous obtenez plus de belles tranches chaque jour.
Amélioration de la sortie pour le contrôle de la ligne de production
| Facteur de processus | Effet de production | Risque en cas de mauvaise qualité | Avantage |
| Tension du fil | Meilleure précision | Fissure de plaquette | Coupe stable |
| Flux de refroidissement | Chaleur plus basse | Brûlure de surface | Meilleure finition |
| Contrôle de l'alimentation | Moins de casse | Ébréchure de bord | Rendement plus élevé |
| Alignement du chargement | Épaisseur uniforme | Erreur d'épaisseur | Meilleure qualité par lot |
Leçons pratiques d'usine pour un meilleur rendement quotidien
- La vitesse constante du fil permet de maintenir la taille uniforme des tranches.
- Un meilleur refroidissement permet de réduire la chaleur.
- Un bon chargement permet d'éviter les dommages sur les bords.
- Une bonne vitesse d'alimentation permet de produire plus de tranches de qualité.
Comparaison des méthodes de production pour de meilleurs résultats en usine
| Méthode | Avantage principal | Inconvénient principal | Meilleur secteur |
| Configuration de coupe rapide | Débit élevé | Risque de casse plus élevé | Grandes usines |
| Configuration de coupe équilibrée | Qualité stable | Vitesse moyenne | Semi-conducteur |
| Configuration de coupe fine | Meilleure surface | Vitesse plus lente | Électronique de précision |
| Configuration de plaquettes fines | Moins de risque de fissures | Soin de configuration plus élevé | Capteurs et MEMS |
Vous ne pouvez pas simplement couper rapidement pour obtenir les meilleurs résultats. Pour fabriquer des plaquettes plus excellentes, vous devez gérer la chaleur, la tension du fil et la vitesse d'alimentation. Cela aide les fabricants à économiser de l'argent et à ne pas perdre plus de plaquettes à l'avenir.
Exemples de production réelle d'usine issus de projets de découpe de plaquettes
| Cas | Matériau | Système sélectionné | Résultat |
| Ligne solaire | Silicon | Scie multi-fils à haute vitesse | Très haut rendement |
| Usine de LED | Saphir | Scie de découpe de tranches de saphir | Meilleure qualité de bord |
| Usine de dispositifs RF | GaAs | Équipement de découpe de plaquettes de GaAs | Moins d'écaillage |
| Usine de capteurs | Céramique piézo | Découpeuse de céramique piézoélectrique | Coupe fine stable |
FAQ
La découpe de plaquettes par fil diamanté est-elle bonne pour les plaquettes fines ?
Oui. Cela fonctionne bien pour les plaquettes fines. Il peut couper avec précaution. Cela permet d'éviter que de nombreuses plaquettes ne se brisent. Cela permet également de maintenir les plaquettes de la même taille.
Quelle machine donne le débit le plus rapide ?
La scie la plus rapide est généralement une scie multi-fils à haute vitesse. Elle peut couper plus d'une plaquette à la fois. Cela fait gagner du temps aux grandes usines. Cela permet également de créer plus de plaquettes chaque jour.
Pourquoi le saphir est-il plus difficile à couper ?
Le saphir est assez résistant. Il peut également se casser assez facilement. Cela signifie que la coupe doit être plus lente. Un bon contrôle permet d'éviter les éclats et les fissures.
Qu'est-ce qui réduit le coût de polissage des plaquettes ?
Une surface de plaquette plane rend le polissage moins cher. Une scie à plaquettes avec peu de dommages sous-jacents peut créer une coupe plus nette. Cela implique que vous n'aurez pas à faire autant de travail supplémentaire après la coupe.
Une machine peut-elle couper de nombreux matériaux ?
Oui. Une seule machine peut couper beaucoup de choses différentes. Mais les réglages de la machine doivent changer. Vous devez faire correspondre la vitesse du fil et la vitesse d'avance au matériau.
Pourquoi la tension du fil est-elle si importante ?
La tension dans le fil aide à obtenir une coupe droite. Les plaquettes peuvent se briser s'il y a trop de contrainte. Cela pourrait également rendre la plaquette trop épaisse ou trop fine.
La découpe de plaquettes par fil diamanté est-elle rentable ?
Oui. Cela peut permettre d'économiser de l'argent et de minimiser le risque de casse. Cela peut également produire plus de bonnes plaquettes. Cela aide les fabricants à économiser de l'argent à long terme.
Conclusion
La découpe de plaquettes par fil diamanté est une très bonne méthode pour couper les plaquettes. Elle permet d'obtenir d'excellentes coupes, de maintenir le travail stable et de réduire les déchets. Utiliser la machine correcte pour le bon matériau est le meilleur moyen d'obtenir les meilleurs résultats en production réelle. Il est excellent de couper rapidement, mais il est bien mieux d'avoir plus de bonnes plaquettes. De bons réglages peuvent vous aider à économiser plus d'argent au fil du temps.
Vimfun est une excellente option si vous avez besoin d'une machine de découpe de plaquettes décente. Leur équipement peut couper la céramique, le germanium, le saphir, le GaAs et le silicium. Ils fournissent également des conseils utiles et des conseils simples. Vimfun est une excellente entreprise auprès de laquelle acheter ou avec laquelle coopérer si vous souhaitez des coupes nettes, plus de production et des prix plus bas pour votre usine.
