Haben Sie jemals einen GaAs-Barren geschnitten und gesehen, wie er riss? Ich arbeite seit über 12 Jahren im Bereich Kristallbarrenschneidemaschinen und der Produktion von Photovoltaik-Silizium. GaAs ist spröde. Wenn Sie die falsche Ausrüstung bekommen, verlieren Sie Ertrag und Geld.
Dieser Artikel behandelt verschiedene Maschinen, Klingen- und Drahtauswahlen sowie die Steuerung der Vorschubgeschwindigkeit, um Ihnen bei der Auswahl der richtigen Kristallbarrenschneidemaschine für Ihre GaAs-Aufgabe zu helfen.

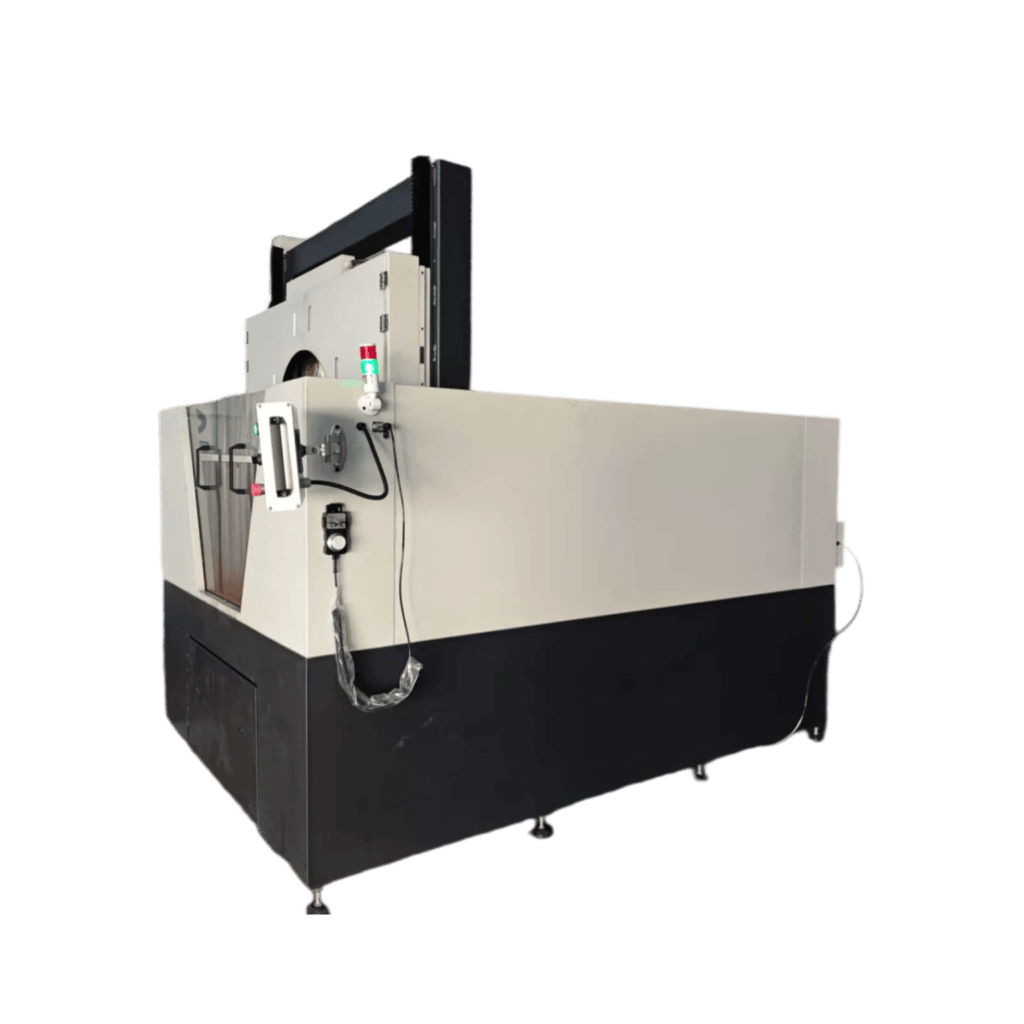

Was ist eine Kristallbarrenschneidemaschine?
A Kristallbarrenschneidemaschine ist ein industrielles Schneidwerkzeug. Es kann harte Kristallmaterialien wie Silizium, GaAs und Saphir schneiden. Die erste Stufe nach der Kristallbildung ist das Beschneiden. Der Barren hat zwei Enden und die Maschine schneidet sie ab. Eine schlechte Ernte ruiniert Wafer und verschwendet Material.
Die modernen Maschinen verwenden Diamantdrahtschneidetechnologie oder Schleifscheiben. GaAs ist zerbrechlich und bricht unter Belastung. Die Maschine muss Vibrationen und Vorschubgeschwindigkeit sorgfältig steuern. Der servogesteuerte Positionierungsmechanismus sorgt für präzise und gleichmäßige Schnitte.
Diamantdraht vs. Schleifscheibe: Schneller Merkmalsvergleich
| Merkmal | Diamantdrahtsystem | Schleifscheibensystem |
| Schnittverlust | Sehr gering (0,1–0,3 mm) | Höher (0,3–0,8 mm) |
| Qualität der Oberfläche | Glatt, geringe Belastung | Moderate Rauheit |
| Geschwindigkeit für GaAs | Langsam und kontrolliert | Schneller, aber riskant |
| Am besten für | Spröde, zerbrechliche Kristalle | Härter, weniger spröde |
| Kühlmittel erforderlich | Ja (DI-Wasser) | Ja (Schneidflüssigkeit) |
| Klingen-/Drahtlebensdauer | Lang bei richtiger Spannung | Kürzer, mehr Verschleiß |
Welche Vorschubgeschwindigkeitseinstellung ist am besten für spröde GaAs-Barren geeignet?
GaAs bricht bei hoher Belastung. Die Vorschubgeschwindigkeit muss genau richtig sein. Die Vorschubgeschwindigkeit gibt an, wie schnell der Draht oder die Klinge durch den Barren fährt. Zu schnell und er bricht zusammen. Zu langsam und Zeitverschwendung. GaAs ist weitaus zerbrechlicher als Silizium. Selbst eine leichte Vibration schadet.
Eine automatisiertes Barrenschneidsystem verzögert den Vorschub am Anfang und Ende jedes Schnitts. GaAs benötigt eine um 40-60% langsamere Vorschubgeschwindigkeit als Silizium. Der servogesteuerte Positionierungsmechanismus erfasst Druckspitzen und verhindert schnell Brüche
Wie beeinflusst die Drahtspannung die Vorschubgeschwindigkeit beim Schneiden von GaAs?
Die Vorschubgeschwindigkeit und die Drahtspannung sind gekoppelt. Beide müssen in einem endlosen Diamantdrahtsystem ausgeglichen sein. Zu viel Spannung und schneller Vorschub lassen den Draht durchbiegen. Das bedeutet einen schiefen Schnitt.
Zu wenig Spannung und der Draht biegt sich unter der Last. Das ideale Ergebnis ist eine straffe, gleichmäßige Spannung bei langsamem Vorschub. Die meisten modernen Maschinen ermöglichen es Ihnen, für jede Barrengröße Spannungsprofile zu erstellen. Das nimmt das Rätselraten weg.
Tipps zur Drahtspannung für sicheres GaAs-Schneiden:
- Halten Sie die Drahtspannung über den gesamten Schnitt auf ±2%
- Verwenden Sie einen Spannungsalarm zur Frühwarnung vor Durchhang oder Überlastung
- Reduzieren Sie die Vorschubgeschwindigkeit um 20% während der letzten 5 mm des Barrens
- Testen Sie immer den Schnitt an Schrott, bevor Sie eine echte Kugel schneiden
Vergleich der Vorschubgeschwindigkeit für Kristalltypen
| Kristalltyp | Vorschubgeschwindigkeit | Draht-Typ | Risikostufe | Hinweise |
| GaAs | 0,05–0,15 mm/min | Feiner Diamantdraht | Hoch | Sehr spröde, langsamer Eintritt erforderlich |
| Silizium (Mono) | 0,2–0,5 mm/min | Standard-Diamantdraht | Mittel | Stabil und vorhersehbar |
| Saphir | 0,03–0,08 mm/min | Feiner Diamantdraht | Sehr hoch | Härteste Kristall, langsamster Vorschub |
| Germanium | 0,1–0,2 mm/min | Diamant oder Hartmetall | Hoch | Spröde wie GaAs |
Welche Rolle spielt der Kühlmittelfluss bei der Vorschubgeschwindigkeitsregelung?
- Kühlmittel wird verwendet, um die Hitze während des präzisen Barrenschneidens zu reduzieren.
- Der geringe Kühlmittelfluss verursacht Drahtglanz und höheren Widerstand.
- Sie können mit gutem Kühlmittelfluss etwas schneller vorschieben.
- DI-Wasser zur Vermeidung von Oberflächenkontamination von GaAs
Diamantdraht vs. Sägeblatt – Welches schneidet GaAs ohne Absplitterungen?
Würden Sie sich für die Präzisions-Diamantdrahtschneidtechnologie oder ein Schleifblatt entscheiden? Kosten, Ertrag und Geld Falsche Wahl Diamantdraht belastet den Kristall weniger. GaAs ist ein Kristall mit natürlichen Spaltflächen. Eine Vibration des Sägeblatts, selbst in geringem Maße, verursacht einen Bruch.
Der Diamantdrahtschneidprozess hat eine relativ geringe Seitenkraft. Dies hält den Barren sicher. Sägeblätter können nur für grobe Zuschnitte verwendet werden. Aber sie erfordern eine vorsichtige Geschwindigkeitsregelung. Eine falsche Bewegung und der Barren zersplittert.
Diamantdraht vs. Schleifblatt: Vor- und Nachteile
Diamantdraht – Vorteile:
- Oberflächenschäden an empfindlichen GaAs-Barren, sehr gering
- Schnittverlust von nur 0,15 mm pro Schnitt?
- Funktioniert gut mit automatisierten Barrenschneidsystemen
- Lange Drahtlebensdauer bei richtiger Spannung
- Ideal zum Schneiden von Barren mit hoher Präzision.
Diamantdraht – Nachteile:
- Höhere Anschaffungskosten der Maschine
- Das Einfädeln des Drahtes erfordert Zeit und Aufmerksamkeit
- weniger als das Sägeblatt für große Barrendurchmesser
Schleifblatt – Vorteile:
- Einstiegssysteme für Kristallbarrenschneider sind günstiger
- Härtere Materialien = schnellerer Schnittzyklus
- Schneller Blattwechsel mit geringer Ausfallzeit
Schleifblatt – Nachteile:
- Hohes Absplitterungsrisiko an gespaltenen GaAs-Oberflächen
- Mehr Materialverschwendung durch einen breiteren Schnittspalt
- Belastung direkt in den Barren durch Sägeblattvibration
Zusammenfassung des Vergleichs
| Kategorie | Diamantdraht | Schleifblatt | Gewinner für GaAs |
| Qualität der Oberfläche | Ausgezeichnet | Mäßig | Diamantdraht |
| Schnittverlust | Sehr niedrig | Hoch | Diamantdraht |
| Absplitterungsrisiko | Sehr niedrig | Hoch | Diamantdraht |
| Maschinenkosten | Höher | Niedriger | Sägeblatt (Budget) |
| Schnittgeschwindigkeit | Langsamer | Schneller | Sägeblatt |
| Langfristiger Ertrag | Hoch | Mittel | Diamantdraht |
Diamantdraht ist in allen Fällen für GaAs der Gewinner. Wenn die Kosten ein Problem darstellen, verwenden Sie ein Sägeblatt nur für grobe Schnitte. Immer präzises Diamantdrahtschneiden für die endgültigen Ernten. Es bewahrt Ihren Ertrag und die Waferqualität.
Welche Branchen verwenden Kristallbarrenschneidmaschinen für GaAs?
Viele Branchen verwenden GaAs. Jede hat unterschiedliche Anforderungen an die Kristallbarrenschneidemaschine. Manche wollen Geschwindigkeit. Manche wollen absolute Präzision. Manche brauchen keine Oberflächenschäden. In der Photovoltaik-Siliziumherstellung sind geringer Schnittverlust und hohe Leistung die wichtigsten Faktoren.
In der Luft- und Raumfahrt muss jeder Schnitt makellos sein. Geringe Oberflächenspannung bricht das endgültige Gerät in der LED-Herstellung. Ein zuverlässiges automatisiertes Barrenschneidsystem ist in allen Bereichen erforderlich, die sprödes GaAs sicher handhaben können.
Reales Fallbeispiel: GaAs-Barrenschneiden in Schlüsselbereichen
| Industrie | Anwendung | Verwendeter Maschinentyp | Hauptanforderung | Ergebnis |
| Solar / PV | Mehrfach-GaAs-Solarzellen | Automatisiertes Diamantdrahtschneidgerät | Geringer Schnittverlust, hoher Ertrag | Materialeinsparung 15% vs. Klinge |
| Luft- und Raumfahrt / Verteidigung | Radar- und Satellitenchips | Servogesteuerter Präzisionsschneider | Keine Spaltbrüche | 99,5% nutzbare Waferausbeute |
| LED-Herstellung | Helle LED-Wafer | Präzisionsdiamantdrahtsystem | Keine unterschwellige Beschädigung | Gleichmäßige Lichtausgabe, keine toten Zonen |
| Telekommunikation | GaAs MESFET- und HEMT-Wafer | Automatisiertes Barrenschneidesystem | Enge Toleranzen bei der Größe | ±0,05 mm Schnittgenauigkeit |
Welche Merkmale suchen industrielle Anwender in einer GaAs-Schneidemaschine?
- Servogesteuertes Positioniersystem für präzise, wiederholbare Schnitte
- Automatische Erkennung des Barrendurchmessers zur Bestimmung der richtigen Schnitteinstellungen
- Live-Drahtspannungsüberwachung für Diamantdrahtsysteme mit Endlosschleife
- Kühlmittelrecycling im Lieferumfang enthalten, um Wasser zu sparen und Wärme zu managen
- Benutzerfreundliche Oberfläche mit gespeicherten Schnittrezepten für jede Art von Barren
- Funktioniert mit der Silizium-Barrenschneidemaschine und den GaAs-Barren-Workflows
Wie verbessert ein automatisiertes Barrenschneidesystem die GaAs-Ausbeute?
Manuelles GaAs-Schneiden ist gefährlich. Eine einzige Fehlbedienung der Vorschubgeschwindigkeit kann einen tausend Dollar teuren Barren beschädigen. Diese Gefahr wird durch eine automatisierte Barrenschneidemethode beseitigt. Sie führt gespeicherte Schnittprogramme aus, liest den Widerstand in Echtzeit und pausiert, wenn etwas nicht stimmt.
Das ist es, was einen modernen Hersteller von Kristallbarren-Schneidemaschinen von alten Anbietern unterscheidet. Die Bediener beobachten, sie steuern nicht. Das bedeutet weniger Fehler und mehr exzellente Teile pro Schicht.
Wichtige Automatisierungsfunktionen, die GaAs-Barren schützen
- Geschlossene Vorschubregelung – Widerstandsmessung und Selbstjustierung der Geschwindigkeit
- Automatische Drahtspannungskalibrierung – stellt die richtige Spannung vor jedem Schnitt ein
- Sensor zur Erkennung des Barrenendes – reduziert den Vorschub in den letzten Millimetern, um Ausbruchspäne zu verhindern
- Alarm und Autostopp – stoppt die Maschine, wenn die Vibration zu hoch wird
- Datenaufzeichnung – zeichnet jeden Schnitt für Qualitätsprüfungen auf
- Fernüberwachung – ermöglicht es Administratoren, die Ausrüstung von einem anderen Raum aus zu sehen
FAQs zu Kristallbarren-Schneidemaschinen
Was macht GaAs schwieriger zu schneiden als Siliziumbarren?
GaAs ist ein Verbundmaterial. Es hat natürliche Spaltebenen oder Bruchlinien. Diese Ebenen können leicht durch Vibration oder Druck aktiviert werden. Silizium ist robuster, toleranter. Nicht GaAs. Ein kleines Klingenspiel kann einen Riss verursachen. Deshalb ist es so wichtig, die richtige Ausrüstung und die richtigen Einstellungen zu verwenden.
- GaAs ist weniger rissbeständig als Silizium
- Selbst leichte Vibrationen können zur Bildung von Spaltebenen führen
- Sie müssen mit einer langsamen, gleichmäßigen Geschwindigkeit vorschubgeben, um keine Brüche zu verursachen.
Wie hilft ein servogesteuertes Positioniersystem beim Beschneiden von Barrenenden?
Die Maschine wird mit einem servogesteuerten Positioniersystem genau angewiesen, wo geschnitten werden soll. Das bedeutet, dass jeder Schnitt der richtige Schnitt für das Beschneiden von Barrenenden ist. Sie kann immer wieder eine Präzision von ±0,05 mm erreichen.
- Servo-Systeme kompensieren Positionsfehler beim Schnitt
- Sie ermöglichen einen sanften, allmählichen Eintritt in den Barren
- Die Wiederholgenauigkeit ist deutlich besser als bei jedem manuellen System
Kann eine Kristallbarren-Schneidemaschine sowohl Silizium als auch GaAs bearbeiten?
Ja. Ein kompetenter Lieferant von Kristallbarren-Schneidemaschinen verfügt über mehrere Maschinen, die beide Aufgaben bewältigen können. Sie laden einfach ein anderes Schnittrezept auf den Bildschirm. Die meisten Installationen erfordern keine Hardware-Änderungen.
- Der HMI-Bildschirm enthält Schnittrezepte nach Materialart
- Spannvorrichtungen müssen möglicherweise für unterschiedliche Barrengrößen ausgetauscht werden.
- Jedes Material kann seinen eigenen Kühlmitteltyp und -fluss haben
Warum sollte ich Vimfun als meinen Lieferanten für Kristallbarren-Schneidemaschinen wählen?
Vimfun entwickelt automatische Barrenschneidegeräte für empfindliche Materialien wie GaAs. Ihre Maschinen sind servogesteuert, verfügen über Live-Spannungsprüfungen und gespeicherte Schnittprogramme. Sie sind darauf ausgelegt, Ihre Ausbeute vom ersten Schnitt an zu sichern.
- Vimfun-Maschinen arbeiten sowohl mit Silizium-Ingot-Schneidemaschinen als auch mit GaAs-Einrichtungen
- Ihre Serie von Industrial Crystal Ingot Cropper ist für die präzise Bearbeitung großer Volumina konzipiert
- Sie bieten hervorragenden After-Sales- und kundenspezifischen Ingenieurssupport
Abschluss
Die Wahl der falschen Kristall-Ingot-Schneidemaschine für GAs ist ein kostspieliger Fehler. Gerissene Barren bedeuten verlorenes Geld. Schlechte Ernten bedeuten Wafer, die nicht funktionieren. Die richtige Maschine verwendet Diamantdrahtschneidetechnologie und ein servogesteuertes Positioniersystem. Die Nachfrage nach GaAs wächst in den Bereichen Solar, Militär, Telekommunikation und LEDs.
Ihr vollständiges Verfahren basiert auf einem ordnungsgemäßen Schneidsystem. Wenn Sie Ihr automatisiertes Ingot-Schneidesystem verbessern müssen, kontaktieren Sie Vimfun. Wir stellen Industrial Crystal Ingot Cropper-Ausrüstung für empfindliche Materialien her. Gute Ausbeute beginnt beim ersten Schnitt.
