Дуговой магнит Шлифование Машина

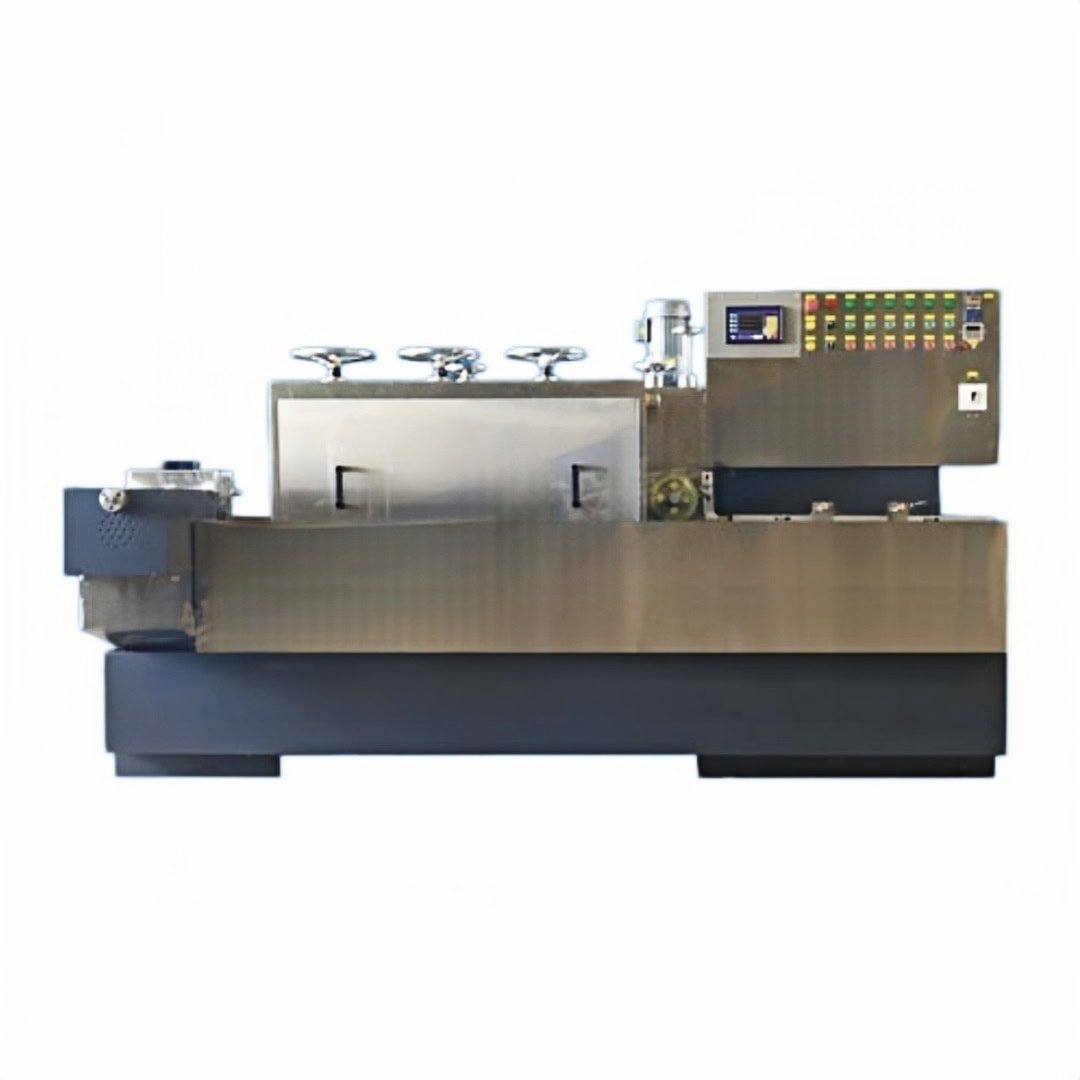

VMG-490 — это 4-станковая проходная шлифовальная машина для дуговых магнитов которая обрабатывает внутреннюю дугу, внешнюю дугу или торцевые поверхности постоянных магнитов плиточного типа со скоростью до 20 штук в минуту. Габариты заготовки: длина 10–70 мм × ширина 10–90 мм. Она создана для производственных линий двигателей на постоянных магнитах — тяговых для электромобилей, сервоприводов, вентиляторов, аудио — где время перезагрузки на одностанковых шлифовальных станках является узким местом.
Приоритетом конструкции является производительность без потери допуска по дуге. Четыре шлифовальные станции расположены на одном непрерывном конвейере; деталь зажимается при подаче и остается зажатой на всех четырех станциях до тех пор, пока не сойдет с выгрузки. Без повторного зажима, без переориентации, без вторичного крепления.
Где VMG-490 находится в производстве
Станок используется для следующих классов заготовок. Если ваша плитка выходит за пределы диапазона 10–70 × 10–90 мм — например, более крупные сегменты ветряных турбин или магнитные элементы датчиков менее 10 мм — это не подходящее решение.
-
A.01
Роторные магниты тяговых двигателей электромобилей
Синтерованные плитки NdFeB, типичная длина дуги 30–55 мм, толщина 5–10 мм, марки N42UH до N52H. Используются в конструкциях роторов IPM и SPM.
-
A.02
Сервоприводы и двигатели шпинделей станков
Синтерованные или связные плитки NdFeB, меньшая дуга (15–25 мм), более строгие допуски R. Здесь важна 4-станционная установка — черновая + чистовая обработка на одной и той же дуговой поверхности за один проход.
-
A.03
Двигатели систем ОВК, вентиляторов и компрессоров
Синтерованные ферритовые (твердая керамика) плитки, длина дуги 40–70 мм. Применения, ориентированные на стоимость, где скорость износа круга определяет операционный бюджет.
-
A.04
Аудиодрайверы и сборки динамиков
Ферритовые дуговые сегменты, 30–50 мм. Массовое производство, где целевой показатель линии составляет 20 шт./мин.
-
A.05
Двигатели электроинструментов и малой бытовой техники
Спеченные NdFeB, более мелкие плитки (дуга 10–20 мм). Часто работают параллельно с более крупными автомобильными деталями в течение одной смены; функция восстановления параметров обрабатывает переключение.
Техническая спецификация
| Конфигурация | 4-станционная проходная, линейная |
| Диапазон длины заготовки | 10 – 70 мм |
| Диапазон ширины заготовки | 10 – 90 мм |
| Производительность | До 20 шт./мин (≈ 1200 шт./ч) |
| Допуск дуги (R) | ±0,03 мм |
| Двигатель шпинделя шлифовальной головки | 7,5 кВт × 2 |
| Зазор пневматического зажима | 0,01 мм |
| Серводвигатель подачи (на станцию) | 0,75 кВт × 4 |
| Двигатель правки круга | 1,5 кВт × 2 |
| Размер конвейерной ленты | 1920 × 100 × 3 мм |
| Двигатель привода конвейера | Высокочастотный двигатель 0,3 кВт с редуктором |
| Скорость подачи (регулируемая) | 0,2 – 3 м/мин |
| Охлаждение / смазка | Основа гликолевого эфира + ингибитор коррозии |
| Конструкция рамы | Сварная стальная станина, листовой кожух |
| Совместимые материалы | Спеченный NdFeB · Связанный NdFeB · SmCo · Твердый феррит · AlNiCo |
| Автоматическая загрузка / выгрузка | Дополнительно |
Как работает шлифовальный станок для дуговых магнитов
Проходное шлифование работает иначе, чем шлифовальные станки с осциллирующим кругом или одностанционные двухторцевые шлифовальные станки. Заготовка помещается на конвейер при подаче, пневматически зажимается к опорной рейке и последовательно проходит под четырьмя шлифовальными станциями. К моменту достижения выхода дуговая поверхность полностью шлифуется до требуемых параметров.
Две из четырех станций оснащены шпинделями мощностью 7,5 кВт. Это станции для интенсивного съема материала — обычно для черновой шлифовки внутренней дуги и черновой шлифовки внешней дуги. Оставшиеся две станции предназначены для чистовой шлифовки с меньшей глубиной подачи или, в некоторых конфигурациях, для торцевой шлифовки для установки размера длины дуги.
Каждая станция имеет собственный серводвигатель подачи 0,75 кВт. Это важно, поскольку черновой и чистовой станциям требуются разные глубины подачи на одной и той же заготовке. С независимыми серводвигателями вы настраиваете черновую обработку, скажем, 0,15 мм/проход, а чистовую — 0,02 мм/проход, не нарушая скорость конвейера. На одностанковом станке вам пришлось бы менять круги (или полностью менять настройку задания) между черновой и чистовой обработкой — именно отсюда и берется производительность 20 шт/мин.
Конвейер работает со скоростью 0,2–3 м/мин, устанавливаемой производственным параметром для марки материала. Спеченный NdFeB N52 толщиной 8 мм обычно работает со скоростью около 1,5 м/мин; феррит толщиной 12 мм снижается до 0,6 м/мин из-за износа круга. Пневматический зажим с зазором 0,01 мм удерживает деталь плоской к рейке на всех четырех станциях.
Перед этим станком типичный рабочий процесс выглядит следующим образом: блок NdFeB → многопроволочная пила → плитки толщиной 0,18–0,25 мм → шлифовка VMG-490 до требуемых параметров → снятие фаски → полировка → гальваническое покрытие. Каждый из этих этапов относится к разному оборудованию; VMG-490 выполняет этап шлифовки дуги/плоскости.
Руководство по материалам
VMG-490 обрабатывает полный спектр материалов с постоянными магнитами в виде плиток. Выбор круга и скорость подачи меняются в зависимости от материала — сама машина не зависит от материала.
| Материал | Совместимость | Примечания |
|---|---|---|
| Спеченный NdFeB | ✓ Основное применение | Алмазный / CBN круг; уменьшить подачу для марок > N50; обязательное использование СОЖ для поддержания локальной температуры ниже ~60 °C и защиты магнитных свойств. |
| Связанный NdFeB | ✓ Совместимо | Медленная подача; смоляная матрица деградирует при температуре выше ~80 °C — поток охлаждающей жидкости обязателен. |
| SmCo (Sm₂Co₁₇ / SmCo₅) | ✓ Совместимо | Более хрупкий, чем NdFeB. Уменьшить глубину врезания за проход, чтобы избежать сколов кромок. Дорогостоящий брак, поэтому при работе с новым кругом начинайте осторожно. |
| Твердый феррит, спеченный | ✓ Совместимо | Износ круга в 3–5 раз быстрее, чем на NdFeB при той же скорости съема материала. Планируйте более короткие интервалы правки. |
| AlNiCo | ✓ Совместимо | Реже встречается в виде плиток, но совместим. Литая структура может захватываться кругом — проверьте силу зажима перед началом производства. |
Не рекомендуется
- Гибкие связные магниты (на резиновой, нейлоновой основе) — они вырезаются штампом, а не шлифуются.
- "Зеленые" неспеченные прессованные заготовки из редкоземельных металлов — дождитесь спекания. Шлифовка "зеленых" деталей производит пыль, а не стружку, и размеры не будут выдерживаться.
Определения марок NdFeB см. в стандартах IEC по твердым магнитным материалам по адресу: webstore.iec.ch (IEC 60404-8-1 охватывает спеченные редкоземельные магниты).
Что обеспечивает долговечность конструкции при производственной нагрузке
Четыре независимые шлифовальные станции на одном ленточном конвейере
Одностанционные шлифовальные станки заставляют вас переустанавливать деталь 3–4 раза, чтобы обработать все поверхности. Каждая переустановка добавляет 20–30 секунд к времени цикла и вносит погрешность выравнивания, которая проявляется как вариация R ±0,05 мм или хуже между партиями. VMG-490 удерживает деталь зажатой от подачи до вывода — четыре станции обрабатывают одну и ту же заготовку последовательно, не отпуская ее.
Это самое большое различие между производительностью 4-станковой (20 шт./мин) и одностанковой (4–6 шт./мин) обработки идентичных деталей.
Зазор пневматического зажима 0,01 мм
Зажимы, которые смещаются более чем на 0,02 мм во время цикла шлифовки, позволяют одной и той же заготовке получать разную глубину съема на разных станках. Фиксированный пневматический зазор 0,01 мм обеспечивает допуск на дугу ±0,03 мм на всех четырех станках.
Это также обеспечивает стабильность допуска от смены к смене. Давление воздуха и износ зажимов являются обычными источниками смещения; пневматические зажимы более воспроизводимы, чем механические пружинные зажимы, при работе в течение 8 часов.
Два встроенных двигателя правки круга (1,5 кВт × 2)
Ферритовые круги быстро изнашиваются. Без встроенной правки на станке вам придется остановить линию и править круг на отдельном приспособлении — производственные участки теряют 45 минут за смену на правку вне станка при работе с большим количеством феррита. Встроенные правящие устройства перепрофилируют круг менее чем за 2 минуты между партиями, и они могут править круг без остановки процесса.
Чистота поверхности остается предсказуемой при длительной работе. Глазурованный круг не выходит из строя катастрофически — он медленно ухудшается. Встроенная правка улавливает ухудшение до того, как детали поступят на фаску.
Охлаждающая жидкость на основе гликоль-эфира с ингибитором коррозии
NdFeB ржавеет в течение 30 минут после шлифовки, если вы используете немодифицированную водорастворимую охлаждающую жидкость. К тому времени, когда детали достигают фаски или гальванического покрытия, свежеотшлифованная поверхность уже деградирует. Смесь гликоль-эфира смачивает режущий интерфейс, отводит тепло шлифовки и оставляет тонкую пленку ингибитора коррозии.
Это разница между чистым субстратом для никелирования и этапом повторной очистки перед гальванической ванной. 24-часовое время транспортировки становится безопасным.
Сварная стальная рама станины
При скорости 20 шт/мин с двумя работающими шпинделями по 7,5 кВт вибрация напрямую сказывается на допуске дуги. Сварная стальная рама поглощает силу шлифовки и пассивно гасит гармоники шпинделя. Видимые панели из листового металла — это только корпус, выбранный для удобства обслуживания и стоимости. Структура под ними несет нагрузку.
Более ранний прототип на штампованной раме раскрывался до ±0,06 мм при постоянной нагрузке. Сварная рама вернула его в пределы ±0,03 мм без изменения шпинделей или кругов.
Переменная подача 0,2–3 м/мин
Синтерованный NdFeB N50 толщиной 8 мм требует другой подачи, чем феррит толщиной 12 мм. Производственные линии, которые меняют марки каждый смен, нуждаются в бесконечно переменной подаче — 5-ступенчатой коробки передач недостаточно. VMG-490 охватывает весь диапазон с сохранением параметров.
Смена марки — это нажатие кнопки на экране, а не изменение настроек. Одна и та же машина обрабатывает от N35 до N52H, от феррита до SmCo.
Модульные дополнения
| Модуль | Что он делает | Когда указывать |
|---|---|---|
| Автоматическая загрузка / выгрузка | Вибрационный питатель или роботизированный вход + выходной конвейер в бункер | Смены без участия оператора, >2 смен/день или дорогостоящие марки магнитов, где ручная обработка оператором несет риск брака |
| Встроенный датчик толщины | Лазерный датчик смещения на входе; отбраковывает детали с отклонением более ±0,1 мм от допуска перед шлифованием | Заготовки от разных поставщиков с широким разбросом размеров после резки |
| Магнитный сепаратор стружки / СОЖ | Барабанный или ленточный магнитный сепаратор с бумажным полировальным фильтром | Производство с использованием NdFeB; обязательно для объектов с замкнутым циклом охлаждения по ISO 14001 |
| Дополнительный модуль контроля круга | Датчик акустической эмиссии с оповещением об износе | Длительные автономные циклы; обнаруживает засаливание круга до браковки партии |
| Предварительно профилированные круги | Алмазные / CBN круги с профилем, устанавливаемые на шпиндель, соответствующие вашему радиусу R | Укажите диапазон R и связующее при заказе — мы отправляем предварительно профилированные |
| Охладитель СОЖ | Замкнутый цикл охлаждения для поддержания СОЖ при температуре 18–22 °C | Жаркий климат или марки NdFeB, чувствительные к термическому старению |
Вопросы, которые инженеры задают перед покупкой
Может ли VMG-490 шлифовать спеченные плитки NdFeB размером 50 × 30 × 8 мм для двигателя привода 48 В?
Да — эта деталь хорошо вписывается в габариты 10–70 мм в длину × 10–90 мм в ширину, а толщина 8 мм удобна для четырехпроходной обработки. Для марки N48H без поверхностного покрытия ожидайте производительность около 18–20 шт./мин и одну правку круга примерно на каждые 2000 штук. Отправьте чертеж плитки и марку материала вместе с вашим запросом — мы подберем соответствующую пару кругов (черновой + чистовой) и укажем срок поставки.
Чем эта машина отличается от двухстороннего плоскошлифовального станка?
Разные задачи, не взаимозаменяемы. Двухсторонний плоскошлифовальный станок шлифует две плоские поверхности магнита — быстро, но только эти две поверхности. VMG-490 шлифует изогнутые дугообразные поверхности (и опционально торцевые поверхности) на магнитах плиточной формы. Для типичной плитки ротора электромобиля вы будете обрабатывать деталь на обоих станках: дугообразные поверхности на VMG-490, затем толщину на двухстороннем плоскошлифовальном станке.
Они дополняют друг друга, а не заменяют. Шлифовальный станок для дугообразных магнитов с 4-проходной сквозной обработкой занимает около 4 м в длину, а двухсторонний плоскошлифовальный станок — около 1,5 м.
Сколько шлифовального круга вы расходуете при обработке феррита по сравнению с NdFeB?
Примерно в 3–5 раз быстрее износ круга на твердом феррите при той же скорости съема материала. Твердость феррита сопоставима с NdFeB, но абразивное зерно легче вырывается на феррите, поэтому круги быстрее засаливаются и требуют более частой правки. Планируйте график правки исходя из преобладающего материала в вашей партии — и не обрабатывайте NdFeB и феррит последовательно на одном круге без промежуточной правки, иначе вы получите неравномерную чистоту поверхности обоих материалов.
Автоматическая загрузка / выгрузка включена или это отдельная опция?
Это необязательно. Базовая машина поставляется с ручной загрузкой на подаче и самотечным отводящим желобом в бункер для деталей. Большинство клиентов, работающих в две или три смены, добавляют автоматический загрузчик — риск травмирования оператора при работе с высококачественными NdFeB реален. Операции в одну смену часто работают вручную, чтобы сэкономить на капитальных затратах, и добавляют загрузчик позже. Конвейер разработан для стыковки с последующей автоматизацией, поэтому модернизация проста.
Какую шероховатость поверхности (Ra) может обеспечить эта машина для шлифовки дуговых магнитов?
Ra устанавливается шлифовальным кругом, который вы указываете, а не машиной. С мелкозернистым алмазным шлифовальным кругом с фенольной связкой (зернистость #400 или мельче) клиенты сообщают о Ra 0,4–0,8 мкм — в пределах типичного диапазона для подготовки к никелированию или цинкованию без дополнительного этапа полировки. Более грубые круги для снятия материала оставляют Ra 1,6 мкм или выше, и именно здесь подходит последующая полировка. Сообщите нам ваши спецификации покрытия при запросе цены, и мы порекомендуем пару кругов.
Стандарты измерения шероховатости поверхности см. в ISO 21920-2.
Каково типичное время выполнения заказа и что входит в ввод в эксплуатацию?
Стандартная конфигурация поставляется в течение 60–90 дней с момента получения заказа на покупку. Ввод в эксплуатацию на объекте заказчика включает распаковку, выравнивание, заливку охлаждающей жидкости, установку и правку шлифовального круга, параметризацию системы управления, проверку первого изделия по вашему чертежу плитки и обучение оператора (обычно 3–5 дней на месте). Мы не подписываем акт приемки до тех пор, пока критерии приемки не будут выполнены в соответствии с чертежом, а не с общим техническим описанием.
Как сохраняется параллельность при длительной производственной серии?
Среди клиентов, использующих эту машину, параллельность шлифованных дуговых поверхностей остается в пределах спецификации чертежа — сварная рама и пневматический зажим обеспечивают структурную жесткость, а встроенные правящие устройства компенсируют уход круга. Наиболее важным фактором для параллельности является плоскостность исходной заготовки; если выход вашего многопроволочного пилы имеет отклонение по толщине > 0,1 мм, это распространяется вниз по технологической цепочке, независимо от того, насколько хорошо шлифовальный станок держит допуск. Необязательный встроенный датчик толщины улавливает это на входе.
